3D řetězy Robotrax

Řetězy řady ROBOTRAX® pro 3D aplikace.

Složité víceosé rotační pohyby vyžadují kabelový nosič, který spolehlivě a zároveň bezpečně vede a chrání kabely i hadice. Nosiče kabelů řady ROBOTRAX® přesně splňují tyto požadavky a jsou tedy vhodné hlavně pro aplikace v robotice a automatizaci.

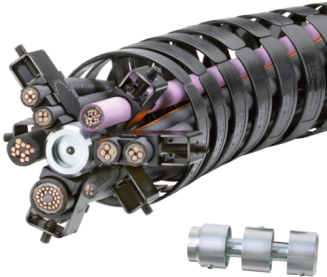

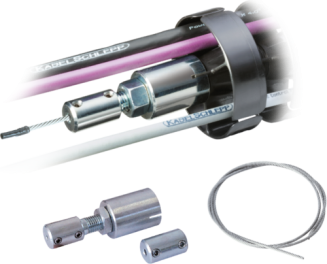

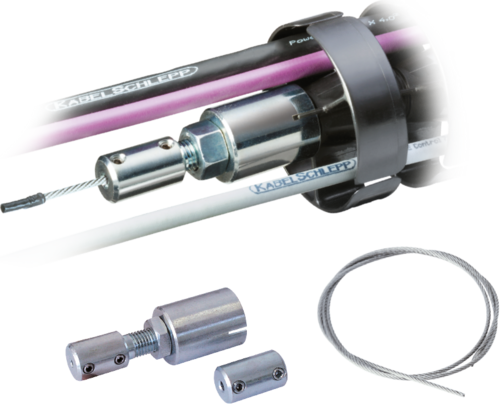

Základem nosičů ROBOTRAX® je skupina plastových článků, které mají na obou stranách kulové nacvakávací spoje umožňující spojení jednotlivých článků v nosič požadované délky. Rychlé pohyby ramen robota generují vysoké zrychlení a tím vysoké tahové síly na kabelový nosič. Pro přenos těchto tahových sil má ROBOTRAX® v každém článku středový otvor, kterým prochází páteřní ocelové lanko. Toto ocelové lanko nese všechny tahové síly. Lanko je z jedné strany připevněno upínacím válečkem a z druhé strany napínacím segmentem kterým lze snadno nastavit předpětí řetězu. Díky systému páteřního lanka je řetězům ROBOTRAX® umožněno  zrychlení až 10G.  Síly jsou primárně přenášeny kabelovým nosičem a ne kabely a hadicemi, což výrazně prodlužuje jejich životnost.

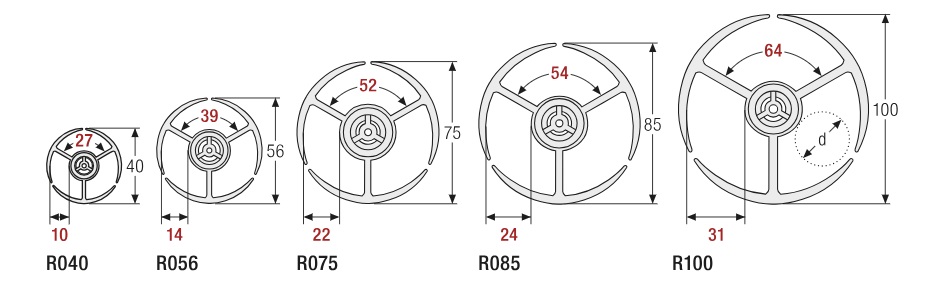

robo2

JAK PRACUJEME

TECHNICKÝ DOTAZ:

TECHNIKA@CONTRA.CZ


OBJEDNÁVKA:

OBCHOD@CONTRA.CZ

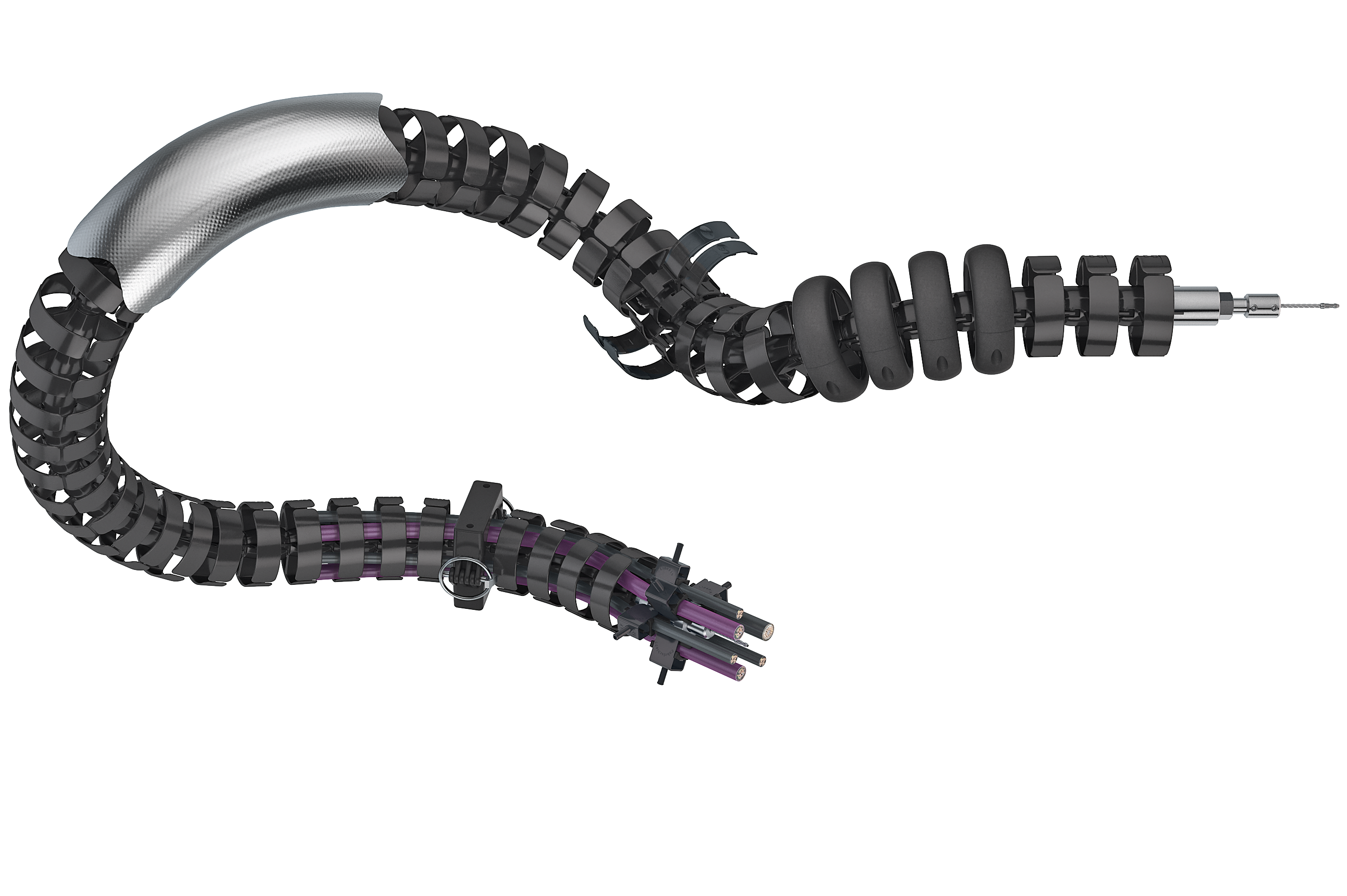

3D-LINE_Uebersicht ENERGETICKÉ ŘETĚZY KABELSCHLEPP: 3D řetězy Robotrax

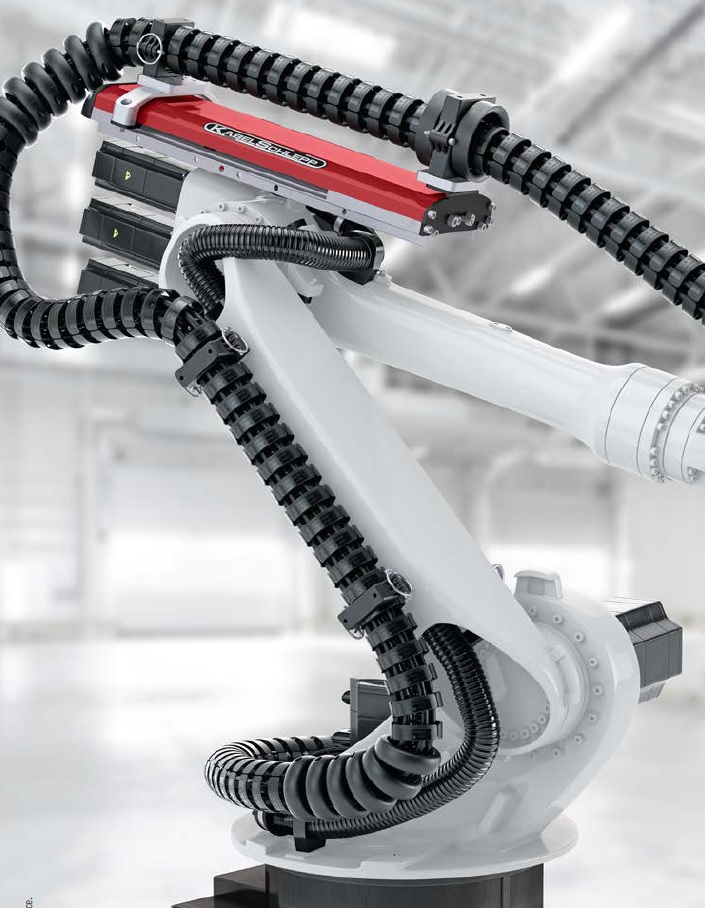

roboror
PBU unit

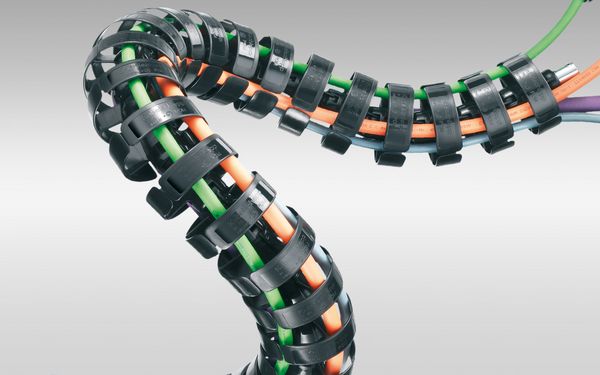

robotr
